一、.產品概述

 LED小間距顯示產品單元，16：9長寬比例設計，可以無縫拼接成FULL  HD、4K、8K 標準制式，色彩表現出色，

對比度高，實現了顛覆性的視覺革命，本產品具有更低的功耗，更低的發熱量，更長的使用壽命，無殘影，可廣泛

應用在控制中心，會議室，大廳禮堂等場

二、產品的特點(室內小間距)

一、畫面清晰細膩、高刷新率、高灰階、無殘影、低功耗，超寬視角，極致體驗

二、亮麗的色彩和亮度均勻性，3000:1超高對比度，高刷新。

三、模組單元或箱體可任意拼接，屏體可拼任意尺寸。

四、高品質燈管，壽命長，通用計算機標準接口，易維護，運行更穩定

五、16:9箱體尺寸,輕松實現4K/8K廣播級高清。

六、采用恒流驅動芯片，播放效果鮮艷流暢

LED顯示屏總共分為以下幾個部分：

1. LED顯示屏體

屏體部分是我們?cè)谝姷絣ed大屏幕是看到的最直觀的部分，一般呈方形，led

顯示屏屏體主要由以下幾部分組成：

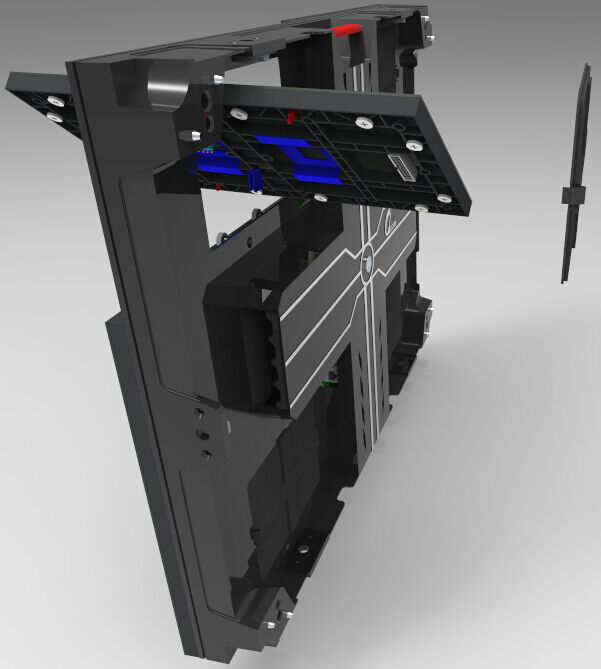

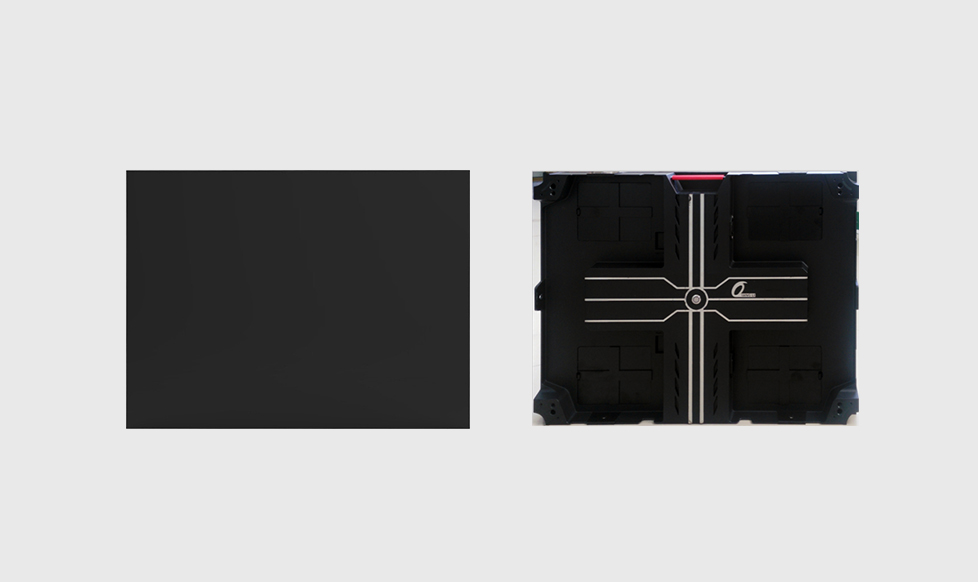

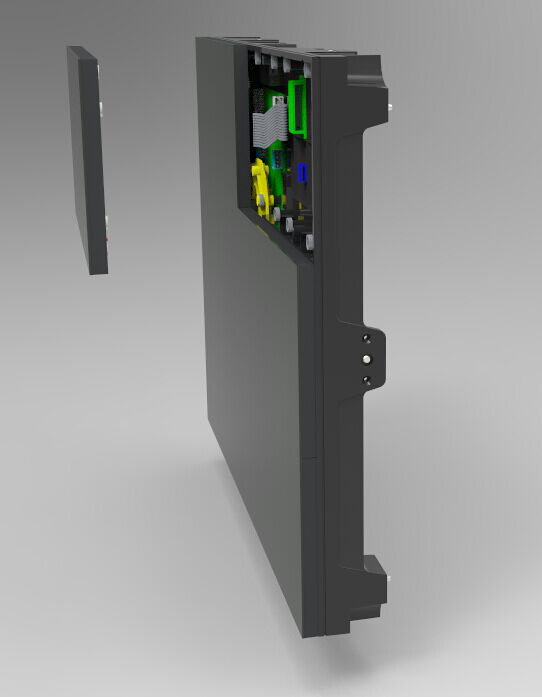

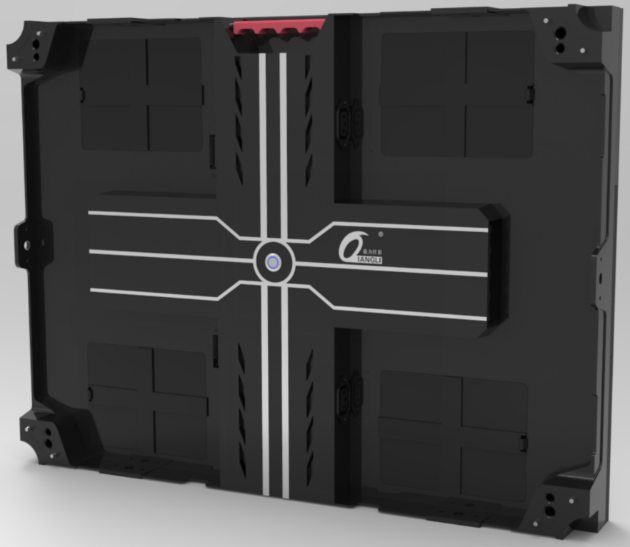

LED箱體：led箱體內部包含電源部分、模組部分與控制接收部分，主要起固定、

防護作用，固定作用就是說所有的元器件都必須固定在箱體內部以方便整個屏體的

拼接，一般箱體有鐵質箱體、鋁型材、壓鑄鋁箱體等，可以有效的保護內部元器件，

起到良好的防護作用

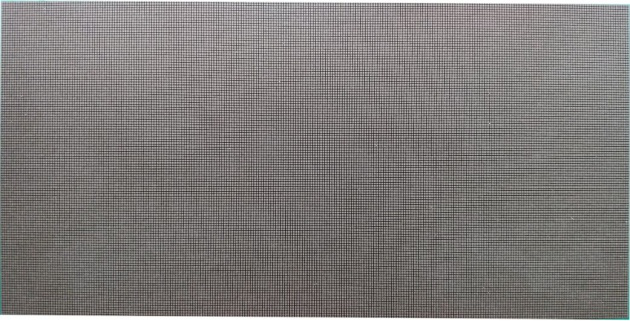

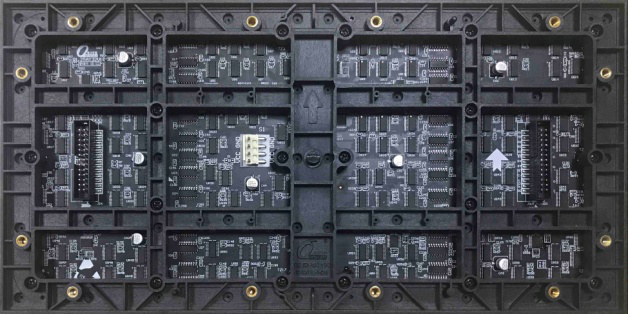

LED模組/單元板：LED模組為顯示屏的顯示器件，其顯示原理為紅、綠、藍三基色

的發光二極管組成像素點，再由很多像素點組成一塊LED顯示屏的顯示面；

LED電源：一般led顯示屏需要的驅動電壓為5V，常用的交流電為220V，所以常用

的電源為220V轉5V等;

線材，屏體的線材一般分為三種類型：電源線、信號線（網線）、排線等；電源線

分為220V電纜線和5V電源線。

2. 屏顯控制系統

此系統由計算機專用設備、視頻處理器、控制卡系統和系統軟件等組成。

視頻處理器：提供視頻信號的輸入端口，縮小放大輸入的信號源并傳輸給發送

卡，再由發送卡通過網線或光纖等方式發送顯示在大屏幕上，其輸入信號源可以

是攝像機、DVD、電視信號、游戲機以及KTV等，支持HDMI、DVI、VGA、AV、NTSC、

PAL、S_Video等多種制式。

控制卡系統：驅動并控制LED顯示屏的發光二極管，使其有序發光顯示出畫面，掃

描卡系統包含發送卡系統和接收卡系統。

系統軟件：提供LED屏體調試、播放的專用軟件，與控制卡系統配套使用。

計算機及專用設備：計算機及專用設備直接決定了系統的功能，可根據用戶對系

統的不同要求選擇不同的類型。、PAL、S_Video等多種制式。

2.1. LED屏顯系統分類

LED顯示屏控制系統（LED Display Control System），又稱LED顯示屏控

制器、LED顯示屏控制卡。它是組成LED顯示屏的核心部件、主要負責接收來自計

算機串行口或DVI接口的畫面及視頻顯示信息，置入幀存儲器，按分區驅動方式生

成LED顯示屏所能識別的串行顯示數據和掃描控制時序

應用案例

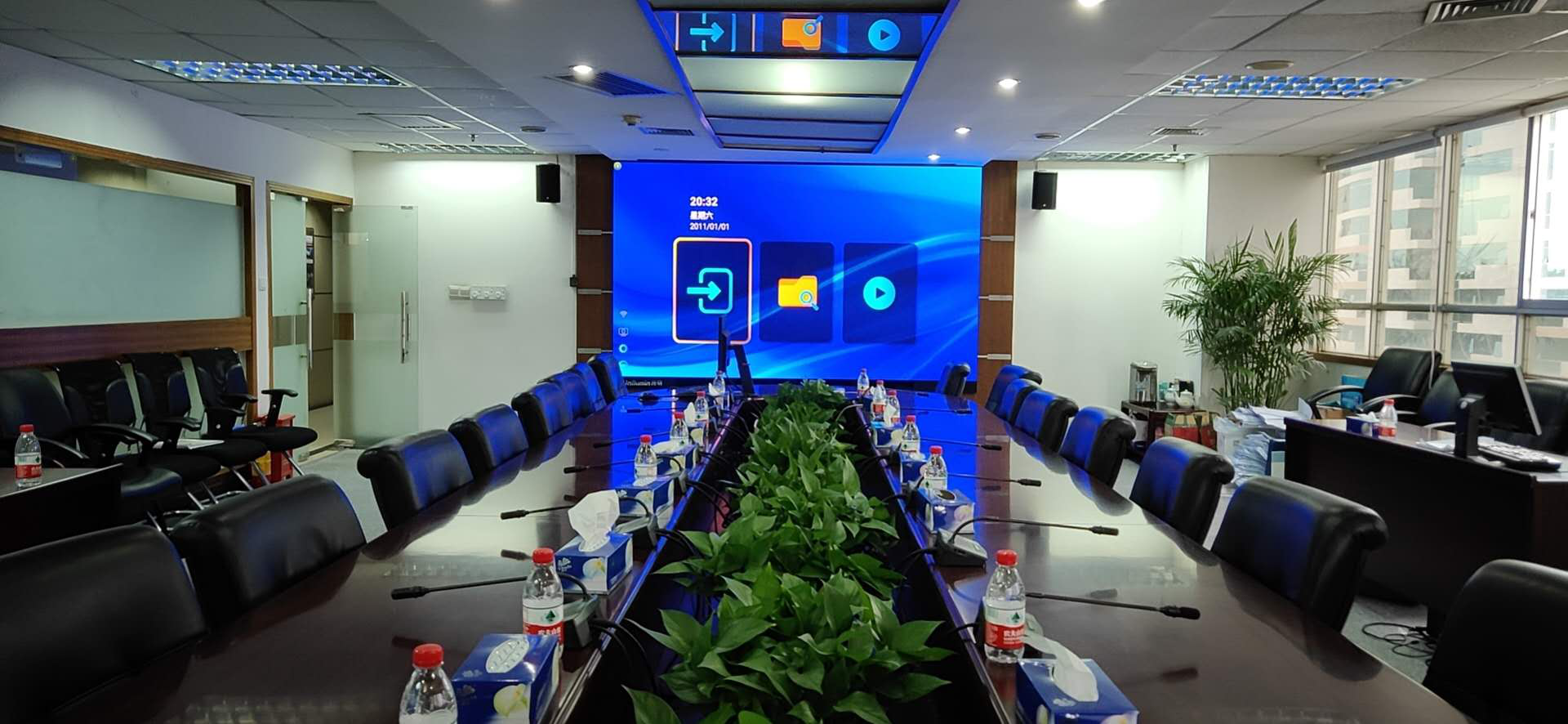

1、P1.5遵義某會議一體機，面積15.平米

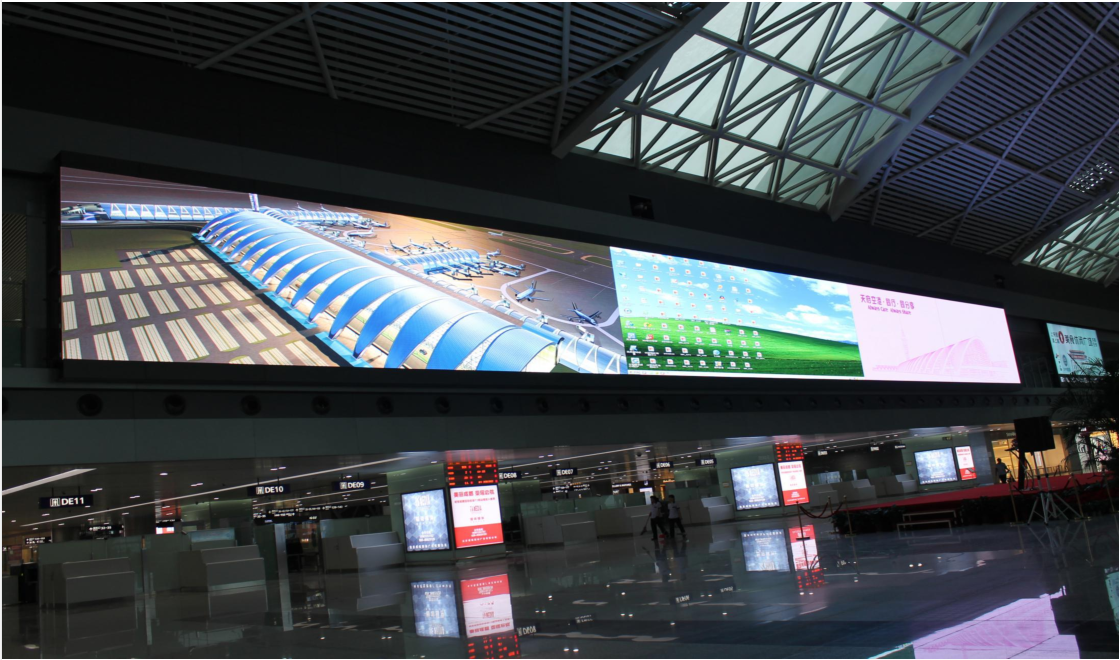

南寧市某高鐵站，P5間距，216個平米，
